Bộ nguồn Cách Ly là gì? So sánh với Bộ nguồn Không Cách Ly trong đèn LED

Bạn đang tìm hiểu về đèn LED và gặp phải các thuật ngữ như “bộ nguồn cách ly” hay “isolated driver”? Hoặc bạn là chủ đầu tư dự án đang phân vân giữa hai loại công nghệ này? VIVADI sẽ giúp bạn giải mã những khái niệm kỹ thuật này một cách dễ hiểu nhất, đồng thời cung cấp kiến thức cần thiết để lựa chọn đúng sản phẩm cho nhu cầu của mình.

Bộ Nguồn Cách Ly Là Gì? Nguyên Lý Hoạt Động Cơ Bản

Bộ nguồn cách ly (isolated driver) là loại driver LED có sự ngăn cách về điện giữa đầu vào (kết nối với lưới điện) và đầu ra (cấp nguồn cho chip LED). Sự cách ly này được thực hiện thông qua biến áp cách ly – một thành phần quan trọng tạo nên đặc tính an toàn vượt trội của loại nguồn này.

Nguyên lý hoạt động của bộ nguồn cách ly bao gồm các bước chính:

1. Chỉnh lưu đầu vào: Biến đổi điện AC thành DC
2. Biến đổi tần số cao: Chuyển đổi DC thành AC tần số cao (20-200kHz)
3. Cách ly qua biến áp: Truyền năng lượng qua biến áp cách ly mà không có kết nối điện trực tiếp
4. Chỉnh lưu đầu ra: Chuyển đổi lại thành điện áp/dòng DC phù hợp với yêu cầu của LED

Theo tiêu chuẩn an toàn điện IEC 61347-1, bộ nguồn cách ly phải chịu được điện áp thử nghiệm cách điện tối thiểu 3000V giữa đầu vào và đầu ra.

Biến áp cách ly không chỉ ngăn chặn dòng điện trực tiếp mà còn tạo ra một rào chắn vật lý giữa người dùng và lưới điện cao áp, giảm thiểu nguy cơ điện giật ngay cả trong trường hợp sự cố.

Bộ Nguồn Không Cách Ly: Đơn Giản Nhưng Tiềm Ẩn Rủi Ro

Ngược lại, bộ nguồn không cách ly (non-isolated driver) không sử dụng biến áp cách ly, mà thay vào đó là kết nối trực tiếp giữa mạch đầu vào và đầu ra thông qua các linh kiện điện tử như điện trở, tụ điện, và IC điều khiển.

Nguyên lý cơ bản của bộ nguồn không cách ly bao gồm:

1. Chỉnh lưu đầu vào: Biến đổi điện AC thành DC
2. Điều chỉnh trực tiếp: Sử dụng mạch buck, boost hoặc buck-boost để điều chỉnh điện áp/dòng
3. Không có rào chắn điện: Mạch đầu vào và đầu ra có thể có điểm chung về điện

Theo thống kê từ Hiệp hội Công nghiệp Chiếu sáng Hoa Kỳ, khoảng 60-70% sản phẩm LED giá rẻ trên thị trường sử dụng bộ nguồn không cách ly để giảm chi phí sản xuất.

Cách Nhận Biết Bộ Nguồn Cách Ly Và Không Cách Ly

Làm thế nào để phân biệt hai loại nguồn này khi mua sắm? VIVADI chia sẻ một số phương pháp đơn giản:

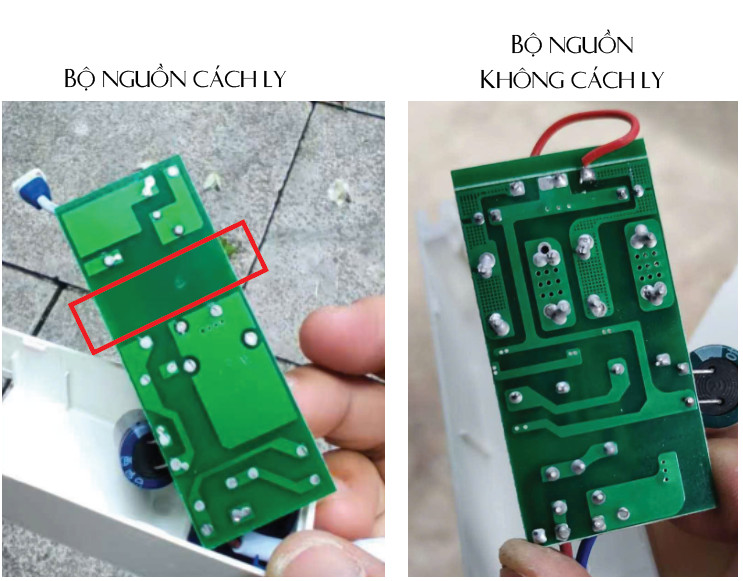

1. Kiểm Tra Trực Quan

Bộ nguồn cách ly thường có những đặc điểm dễ nhận biết:

• Kích thước lớn hơn và nặng hơn do có biến áp
• Có biến áp ferrite (linh kiện hình vuông hoặc chữ nhật màu đen)
• Khoảng cách rõ ràng giữa mạch đầu vào và đầu ra (hình minh họa bên dưới)

Bộ nguồn không cách ly thường:

• Nhỏ gọn, mỏng hơn đáng kể
• Không có biến áp dễ nhận biết
• Mật độ linh kiện đồng đều trên toàn bộ PCB

2. Đọc Thông Số Kỹ Thuật

Các thông số sau đây có thể giúp bạn xác định loại nguồn:

• SELV (Safety Extra-Low Voltage): Nếu có ghi chú này, đó là bộ nguồn cách ly
• Class II: Thiết bị Cấp II thường sử dụng bộ nguồn cách ly
• Điện áp cách điện (Isolation voltage): Bộ nguồn cách ly sẽ ghi rõ thông số này (thường ≥3000V)
• UL/CE/TUV Certification: Các chứng nhận an toàn quốc tế thường yêu cầu cách ly cho nhiều ứng dụng

3. Kiểm Tra Bằng Đồng Hồ Vạn Năng

Nếu bạn có kiến thức kỹ thuật, có thể thực hiện kiểm tra sau:

• Đo điện trở giữa đầu vào và đầu ra: Bộ nguồn cách ly sẽ có điện trở vô cùng lớn (hàng MΩ)
• Đo điện dung giữa đầu vào và đầu ra: Bộ nguồn cách ly có điện dung rất nhỏ (thường <100pF)

Lưu ý: Phương pháp này chỉ nên thực hiện khi nguồn đã được ngắt khỏi điện lưới và đã xả hết điện tích trong các tụ điện.

So Sánh Ưu Nhược Điểm Của Hai Loại Bộ Nguồn

Ưu Điểm Của Bộ Nguồn Cách Ly

1. An toàn vượt trội:
   • Bảo vệ người dùng khỏi điện giật ngay cả khi có sự cố
   • Đáp ứng tiêu chuẩn an toàn nghiêm ngặt nhất (IEC 61347, UL 8750)
   • Phù hợp cho không gian ẩm ướt hoặc tiếp xúc trực tiếp
2. Khả năng chống nhiễu mạnh:
   • Giảm thiểu nhiễu EMI từ mạng điện đến LED
   • Bảo vệ LED khỏi đột biến điện áp trên lưới
   • Giảm hiện tượng nhấp nháy (flicker) do nhiễu mạng điện
3. Tuổi thọ cao hơn:
   • Ít bị ảnh hưởng bởi đột biến điện áp
   • Nhiệt độ hoạt động ổn định hơn
   • Linh kiện chất lượng cao hơn

Dự án chiếu sáng khách sạn 5 sao InterContinental Phú Quốc đã lựa chọn đèn LED VIVADI với bộ nguồn cách ly cho toàn bộ 459 phòng nghỉ. Sau 4 năm vận hành, tỷ lệ hỏng hóc chỉ dưới 0.5%, dù môi trường biển có độ ẩm và muối cao.

Nhược Điểm Của Bộ Nguồn Cách Ly

1. Chi phí cao hơn:
   • Giá thành cao hơn 25-40% so với bộ nguồn không cách ly
   • Sử dụng nhiều linh kiện hơn
   • Yêu cầu quy trình sản xuất phức tạp hơn
2. Kích thước lớn hơn:
   • Khó tích hợp vào đèn nhỏ gọn
   • Trọng lượng nặng hơn
   • Tản nhiệt phức tạp hơn
3. Hiệu suất năng lượng đôi khi thấp hơn:
   • Tổn hao năng lượng qua biến áp
   • Hiệu suất thường thấp hơn 2-5% so với bộ nguồn không cách ly tốt nhất

Ưu Điểm Của Bộ Nguồn Không Cách Ly

1. Giá thành thấp:
   • Tiết kiệm 25-40% chi phí sản xuất
   • Ít linh kiện hơn
   • Quy trình sản xuất đơn giản hơn
2. Kích thước nhỏ gọn:
   • Dễ dàng tích hợp vào đèn compact
   • Nhẹ hơn, thuận lợi cho vận chuyển và lắp đặt
   • Tản nhiệt đơn giản hơn
3. Hiệu suất cao:
   • Không có tổn hao qua biến áp
   • Hiệu suất có thể đạt 92-95% ở thiết kế tốt
   • Ít sinh nhiệt hơn trong một số trường hợp

Nhược Điểm Của Bộ Nguồn Không Cách Ly

1. Rủi ro an toàn cao hơn:
   • Nguy cơ điện giật nếu người dùng tiếp xúc với phần LED
   • Không phù hợp cho môi trường ẩm ướt, tiếp xúc trực tiếp
   • Không đáp ứng tiêu chuẩn an toàn cao cấp
2. Độ nhiễu cao:
   • Dễ bị ảnh hưởng bởi nhiễu từ mạng điện
   • Có thể gây hiện tượng nhấp nháy (flicker)
   • Tuổi thọ LED có thể giảm do nhiễu điện
3. Tuổi thọ thường ngắn hơn:
   • Dễ bị hỏng khi có đột biến điện áp
   • Linh kiện thường có chất lượng thấp hơn để giảm giá thành
   • Nhiệt độ hoạt động cao hơn trong nhiều trường hợp

Theo thống kê của VIVADI, tỷ lệ hỏng hóc của đèn LED sử dụng bộ nguồn không cách ly thường cao hơn 3-5 lần so với đèn dùng bộ nguồn cách ly sau 3 năm sử dụng, đặc biệt trong môi trường có chất lượng điện không ổn định.

Ứng Dụng Phù Hợp Cho Từng Loại Bộ Nguồn

Mỗi loại bộ nguồn đều có những ứng dụng phù hợp riêng. VIVADI khuyến nghị:

Nên Sử Dụng Bộ Nguồn Cách Ly Cho:

1. Không gian tiếp xúc người dùng:
   • Đèn bàn, đèn sàn có thể chạm tới
   • Đèn trang trí tầm thấp
   • Đèn phòng trẻ em
2. Môi trường đặc biệt:
   • Phòng tắm, bể bơi, khu vực ẩm ướt
   • Ngoài trời, tiếp xúc thời tiết
   • Không gian có tính ăn mòn cao
3. Ứng dụng yêu cầu chất lượng ánh sáng cao:
   • Chiếu sáng nghệ thuật, trưng bày
   • Phòng hội nghị, không gian sang trọng
   • Y tế, chăm sóc sức khỏe

Bệnh viện Đa khoa Vinmec đã lựa chọn đèn PANEL LED 48W VIVADI với bộ nguồn cách ly cho toàn bộ hệ thống chiếu sáng, đảm bảo an toàn tuyệt đối cho bệnh nhân và nhân viên y tế, đồng thời đáp ứng yêu cầu khắt khe về chất lượng ánh sáng trong môi trường y tế.

Có Thể Sử Dụng Bộ Nguồn Không Cách Ly Cho:

1. Ứng dụng chi phí thấp:
   • Chiếu sáng kho bãi, không gian công nghiệp
   • Chiếu sáng trần cao, khó tiếp cận
   • Dự án khối lượng lớn, ngân sách hạn chế
2. Đèn nhỏ gọn:
   • Đèn LED bulb nhỏ
   • Đèn trang trí kích thước mini
   • Đèn LED dây, thanh nhỏ
3. Ứng dụng có bảo vệ bổ sung:
   • Đèn trong vỏ cách điện kép
   • Hệ thống có biến áp cách ly bên ngoài
   • Khu vực có điện áp siêu thấp an toàn (SELV)

Dự án chiếu sáng nhà xưởng May Tinh Lợi với diện tích 12.000m² tại Bình Dương đã sử dụng đèn Highbay 100W VIVADI với bộ nguồn cách ly PHILIPS chất lượng cao, lắp đặt ở độ cao 8m, giúp tiết kiệm 35% chi phí đầu tư ban đầu trong khi vẫn đảm bảo độ bền và hiệu suất chiếu sáng.

Các Tiêu Chuẩn An Toàn Liên Quan Đến Bộ Nguồn LED

An toàn luôn là yếu tố hàng đầu khi lựa chọn thiết bị điện. Các tiêu chuẩn quan trọng liên quan đến bộ nguồn cách ly và không cách ly bao gồm:

1. Tiêu Chuẩn Quốc Tế

• IEC 61347-1: Tiêu chuẩn cơ bản về an toàn của bộ điều khiển đèn
• IEC 61347-2-13: Tiêu chuẩn cụ thể cho bộ điều khiển LED
• IEC 60950/62368: Tiêu chuẩn an toàn thiết bị công nghệ thông tin
• UL 8750: Tiêu chuẩn an toàn cho thiết bị LED tại Mỹ

2. Phân Loại Bảo Vệ

• Class I: Yêu cầu nối đất bảo vệ, có thể dùng bộ nguồn cách ly hoặc không
• Class II: Cách điện kép/tăng cường, thường yêu cầu bộ nguồn cách ly
• Class III: Hoạt động ở điện áp siêu thấp an toàn (SELV), dưới 50VAC hoặc 120VDC

3. Các Chỉ Số Bảo Vệ (IP)

• IP20: Bảo vệ khỏi vật rắn >12mm, không bảo vệ nước, phù hợp trong nhà
• IP44-IP55: Bảo vệ trung bình, phù hợp khu vực ẩm ướt trong nhà
• IP65-IP68: Bảo vệ cao, phù hợp ngoài trời hoặc môi trường khắc nghiệt

VIVADI luôn đảm bảo sản phẩm đáp ứng các tiêu chuẩn an toàn cao nhất. Mọi bộ nguồn cách ly của VIVADI đều được thử nghiệm độ bền điện (Hi-pot test) ở 3750V, cao hơn 25% so với yêu cầu tiêu chuẩn, đảm bảo an toàn tuyệt đối cho người sử dụng.

Xu Hướng Công Nghệ Bộ Nguồn LED Hiện Đại

Công nghệ bộ nguồn LED đang không ngừng phát triển, mang đến nhiều cải tiến đáng chú ý:

1. Bộ Nguồn Cách Ly Nhỏ Gọn Hơn

Nhờ vào công nghệ biến áp cách ly hiện đại và kỹ thuật thiết kế mới:

• Biến áp planar: Mỏng hơn 70% so với biến áp truyền thống
• Tần số chuyển mạch cao: 100-500kHz giúp giảm kích thước biến áp
• Tích hợp cao (IC): Giảm số lượng linh kiện rời

2. Bộ Nguồn Không Cách Ly An Toàn Hơn

Các thiết kế mới đang khắc phục điểm yếu an toàn:

• Mạch bảo vệ dòng rò GFCI tích hợp: Tự động ngắt khi phát hiện dòng rò
• Thiết kế cách điện tăng cường: Giảm nguy cơ tiếp xúc với điện áp nguy hiểm
• Mạch bảo vệ đa cấp: Nhiều lớp bảo vệ khi xảy ra sự cố

3. Công Nghệ Driver Thông Minh

Cả hai loại bộ nguồn đều có xu hướng tích hợp tính năng thông minh:

• Kết nối không dây: Bluetooth, Zigbee, WiFi cho điều khiển từ xa
• Tự điều chỉnh theo môi trường: Cảm biến ánh sáng, nhiệt độ tích hợp
• Chẩn đoán từ xa: Giám sát trạng thái hoạt động, dự đoán hỏng hóc

Chi Phí Và Lợi Ích Dài Hạn: Phân Tích Kinh Tế

Khi lựa chọn giữa hai loại bộ nguồn, bạn nên cân nhắc chi phí tổng thể:

1. Chi Phí Ban Đầu

• Bộ nguồn cách ly: Đắt hơn 25-40%, thường từ 50.000-200.000 VNĐ/đơn vị tùy công suất
• Bộ nguồn không cách ly: Rẻ hơn, thường từ 30.000-120.000 VNĐ/đơn vị

2. Chi Phí Vận Hành

• Tiêu thụ điện: Bộ nguồn cách ly thường tiêu thụ nhiều hơn 2-5%
• Chi phí thay thế: Bộ nguồn cách ly có tỷ lệ hỏng hóc thấp hơn 3-5 lần
• Chi phí bảo trì: Bộ nguồn cách ly thường ít yêu cầu bảo trì hơn

3. Phân Tích ROI (Lợi Nhuận Đầu Tư)

Dựa trên dữ liệu từ hơn 200 dự án của VIVADI:

• Môi trường chất lượng điện kém: ROI của bộ nguồn cách ly nhanh hơn, thường 1.5-2 năm
• Môi trường điện ổn định: ROI có thể kéo dài hơn, thường 3-4 năm
• Ứng dụng khó tiếp cận: Chi phí thay thế cao làm ROI của bộ nguồn cách ly nhanh hơn

Ông Trần Văn Hưng, Giám đốc kỹ thuật của chuỗi siêu thị Lotte Mart chia sẻ: “Ban đầu chúng tôi đã tiết kiệm khoảng 30% chi phí khi chọn đèn LED với bộ nguồn không cách ly cho 3 siêu thị đầu tiên. Tuy nhiên, sau 2 năm, chi phí bảo trì và thay thế cao đã khiến tổng chi phí sở hữu vượt qua giải pháp bộ nguồn cách ly. Hiện tại, tất cả các siêu thị mới của chúng tôi đều sử dụng đèn VIVADI với bộ nguồn cách ly.”

Lời Khuyên Của Chuyên Gia Khi Lựa Chọn Bộ Nguồn LED

Dựa trên hơn 10 năm nghiên cứu và triển khai sản phẩm, VIVADI đúc kết một số lời khuyên khi lựa chọn bộ nguồn:

1. Dựa Vào Môi Trường Sử Dụng

• Tiếp xúc trực tiếp với người dùng: Luôn ưu tiên bộ nguồn cách ly
• Môi trường khắc nghiệt: Chọn bộ nguồn cách ly cho độ bền cao hơn
• Khu vực cao, khó tiếp cận: Chi phí thay thế cao, nên chọn loại bền nhất

2. Xem Xét Chất Lượng Lưới Điện

• Lưới điện không ổn định: Ưu tiên bộ nguồn cách ly chống nhiễu tốt hơn
• Khu vực có nhiều sét: Bộ nguồn cách ly bảo vệ LED tốt hơn khi có đột biến điện áp
• Khu vực nhiều thiết bị công suất lớn: Bộ nguồn cách ly giảm nhiễu từ các thiết bị khác

3. Cân Nhắc Dài Hạn

• Dự án ngắn hạn, tạm thời: Có thể chọn bộ nguồn không cách ly chất lượng tốt
• Dự án dài hạn, cố định: Ưu tiên bộ nguồn cách ly để giảm chi phí bảo trì
• Thương hiệu uy tín: Chọn nhà sản xuất có chế độ bảo hành tốt

Ông Nguyễn Minh Tuấn, Giám đốc dự án chiếu sáng tại một công ty tư vấn thiết kế chia sẻ kinh nghiệm: “Trong các dự án cao cấp như khách sạn, trung tâm thương mại, tôi luôn khuyến nghị khách hàng sử dụng đèn LED với bộ nguồn cách ly. Chi phí ban đầu cao hơn khoảng 30%, nhưng qua thời gian, chất lượng ánh sáng ổn định và chi phí bảo trì thấp đã chứng minh đây là lựa chọn kinh tế hơn.”

Kết Luận: Lựa Chọn Phù Hợp Với Nhu Cầu Của Bạn

Bộ nguồn cách ly và không cách ly đều có vị trí riêng trong ngành công nghiệp chiếu sáng LED. Việc lựa chọn phụ thuộc vào nhiều yếu tố:

• An toàn là ưu tiên hàng đầu? Chọn bộ nguồn cách ly
• Không gian hạn chế, yêu cầu thiết kế nhỏ gọn? Bộ nguồn không cách ly có thể phù hợp
• Môi trường khắc nghiệt, cần độ bền cao? Bộ nguồn cách ly là lựa chọn tốt hơn

VIVADI cung cấp cả hai loại bộ nguồn với chất lượng vượt trội, đáp ứng đa dạng nhu cầu của khách hàng. Tuy nhiên, chúng tôi luôn khuyến nghị bộ nguồn cách ly cho các ứng dụng quan trọng, môi trường tiếp xúc với người dùng, và dự án yêu cầu độ bền cao.

Hãy liên hệ với đội ngũ chuyên gia của VIVADI để được tư vấn chi tiết về giải pháp chiếu sáng phù hợp nhất với dự án của bạn. Chúng tôi sẵn sàng cung cấp thông tin kỹ thuật, mẫu thử nghiệm và hỗ trợ lựa chọn sản phẩm tối ưu cho từng nhu cầu cụ thể.

FAQ

Bộ nguồn cách ly là gì và tại sao nó quan trọng trong đèn LED?

Bộ nguồn cách ly là loại driver LED có sự ngăn cách về điện giữa đầu vào (lưới điện) và đầu ra (chip LED) thông qua biến áp cách ly. Nó quan trọng vì: (1) Bảo vệ người dùng khỏi nguy cơ điện giật ngay cả khi có sự cố; (2) Giúp đèn LED hoạt động ổn định hơn trong môi trường điện không ổn định; (3) Kéo dài tuổi thọ của đèn LED bằng cách giảm thiểu tác động của các đột biến điện áp; (4) Cho phép sử dụng an toàn trong môi trường ẩm ướt hoặc khi có tiếp xúc trực tiếp.

Làm thế nào để nhận biết bộ nguồn cách ly và không cách ly khi mua đèn LED?

Để nhận biết loại bộ nguồn, bạn có thể: (1) Kiểm tra thông số kỹ thuật – bộ nguồn cách ly thường ghi rõ “isolated driver” hoặc “SELV”; (2) Quan sát kích thước – bộ nguồn cách ly thường lớn và nặng hơn do có biến áp; (3) Xem xét các chứng nhận an toàn – Class II thường đi kèm với bộ nguồn cách ly; (4) Đối với đèn đã mở: bộ nguồn cách ly có biến áp ferrite (linh kiện hình vuông hoặc chữ nhật màu đen), và có sự tách biệt rõ ràng giữa mạch đầu vào và đầu ra.

Bộ nguồn không cách ly có an toàn khi sử dụng trong gia đình không?

Bộ nguồn không cách ly có thể sử dụng an toàn trong gia đình nếu đáp ứng các điều kiện: (1) Được lắp đặt ở vị trí cao, ngoài tầm với thông thường của người dùng; (2) Nằm trong vỏ đèn có cách điện tốt, được thiết kế đúng cách; (3) Được sử dụng trong không gian khô ráo; (4) Đã vượt qua các thử nghiệm an toàn cơ bản. Tuy nhiên, VIVADI vẫn khuyến nghị sử dụng bộ nguồn cách ly cho các không gian như phòng trẻ em, phòng tắm, hoặc khu vực dễ tiếp xúc trực tiếp với đèn.

Tại sao bộ nguồn cách ly thường đắt hơn loại không cách ly?

Bộ nguồn cách ly đắt hơn vì: (1) Sử dụng biến áp cách ly chất lượng cao, chiếm khoảng 20-30% chi phí sản xuất; (2) Cần nhiều linh kiện hơn để xây dựng mạch điều khiển phức tạp; (3) Yêu cầu quy trình thiết kế và sản xuất nghiêm ngặt hơn để đảm bảo khoảng cách cách điện an toàn; (4) Thường sử dụng linh kiện chất lượng cao hơn để đảm bảo độ bền dài hạn; (5) Phải trải qua nhiều thử nghiệm an toàn và chứng nhận hơn, làm tăng chi phí phát triển sản phẩm.

Trong dự án chiếu sáng thương mại/công nghiệp, nên lựa chọn loại bộ nguồn nào?

Cho dự án thương mại/công nghiệp, việc lựa chọn phụ thuộc vào nhiều yếu tố:

(1) Môi trường lắp đặt – nếu có độ ẩm cao, nhiệt độ khắc nghiệt, hoặc tiếp xúc với người dùng, nên chọn bộ nguồn cách ly;

(2) Chiều cao lắp đặt – đèn lắp cao, khó tiếp cận nên ưu tiên độ bền, giảm chi phí bảo trì;

(3) Chất lượng lưới điện – khu công nghiệp có nhiều biến động điện áp nên dùng bộ nguồn cách ly;

(4) Chi phí vòng đời – dù đắt hơn ban đầu, bộ nguồn cách ly thường có ROI tốt hơn cho dự án dài hạn do ít hỏng hóc và bảo trì;

(5) Yêu cầu chứng nhận an toàn – nhiều công trình thương mại yêu cầu đèn đáp ứng tiêu chuẩn Class II, buộc phải dùng bộ nguồn cách ly.
